Bản hướng dẫn kết nối bộ sạc wallbox 7kW/11kW với hệ thống điện mặt trời mái nhà trong năm 2026 sẽ cung cấp quy trình kỹ thuật chuẩn xác giúp các chủ xe ô tô điện tối ưu hóa mô hình sạc xanh ngay tại gia đình. Khi sở hữu đồng thời một hệ thống năng lượng mặt trời áp mái và một chiếc ô tô điện cá nhân, việc tích hợp đồng bộ hai hệ thống này với nhau chính là chìa khóa vàng giúp triệt tiêu hoàn toàn chi phí nhiên liệu di chuyển.
Cùng đội ngũ chuyên gia tìm hiểu sự khác biệt giữa hai dòng trụ sạc phổ biến, sơ đồ nguyên lý kết nối phần cứng và các bước cấu hình thông minh để trạm sạc ưu tiên sử dụng nguồn điện mặt trời. Quý khách hàng có thể tham khảo thêm các giải pháp tổng quan tại trang dịch vụ điện áp mái Thanh Hóa hoặc cập nhật các mẹo kỹ thuật mới nhất trên Fanpage MH Solar Thanh Hóa.
1. Tại sao nên kết hợp bộ sạc Wallbox 7kW/11kW với điện mặt trời mái nhà?
Việc cắm sạc xe điện trực tiếp vào nguồn điện lưới thông thường đôi khi tạo ra áp lực lớn về công suất tiêu thụ cho hệ thống điện tổng trong nhà. Khi kết nối trạm sạc Wallbox với hệ thống năng lượng mặt trời áp mái, các lợi ích mang lại là vô cùng thiết thực:
Tận dụng triệt để nguồn điện sạch ban ngày: Thay vì phát điện dư thừa lên lưới với giá trị thấp hoặc không được ghi nhận, lượng điện mặt trời sinh ra sẽ được nạp trực tiếp vào bình ắc quy xe ô tô với hiệu suất cao.
Bảo vệ an toàn lưới điện gia đình: Các bộ sạc thông minh tích hợp tính năng quản lý phụ tải (Load Management) sẽ tự động điều chỉnh dòng sạc dựa trên công suất dư thừa của hệ thống mặt trời, ngăn chặn tuyệt đối tình trạng quá tải aptomat tổng.

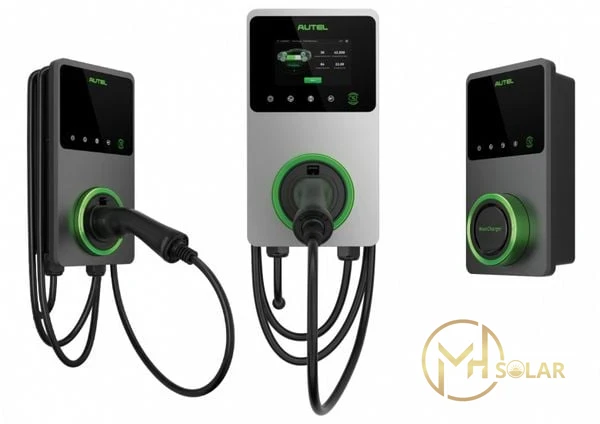

2. Phân biệt hạ tầng kỹ thuật giữa bộ sạc Wallbox 7kW (1 pha) và 11kW (3 pha)
Trước khi tiến hành đấu nối, việc nắm rõ yêu cầu hạ tầng của từng loại thiết bị trụ sạc là điều kiện tiên quyết:

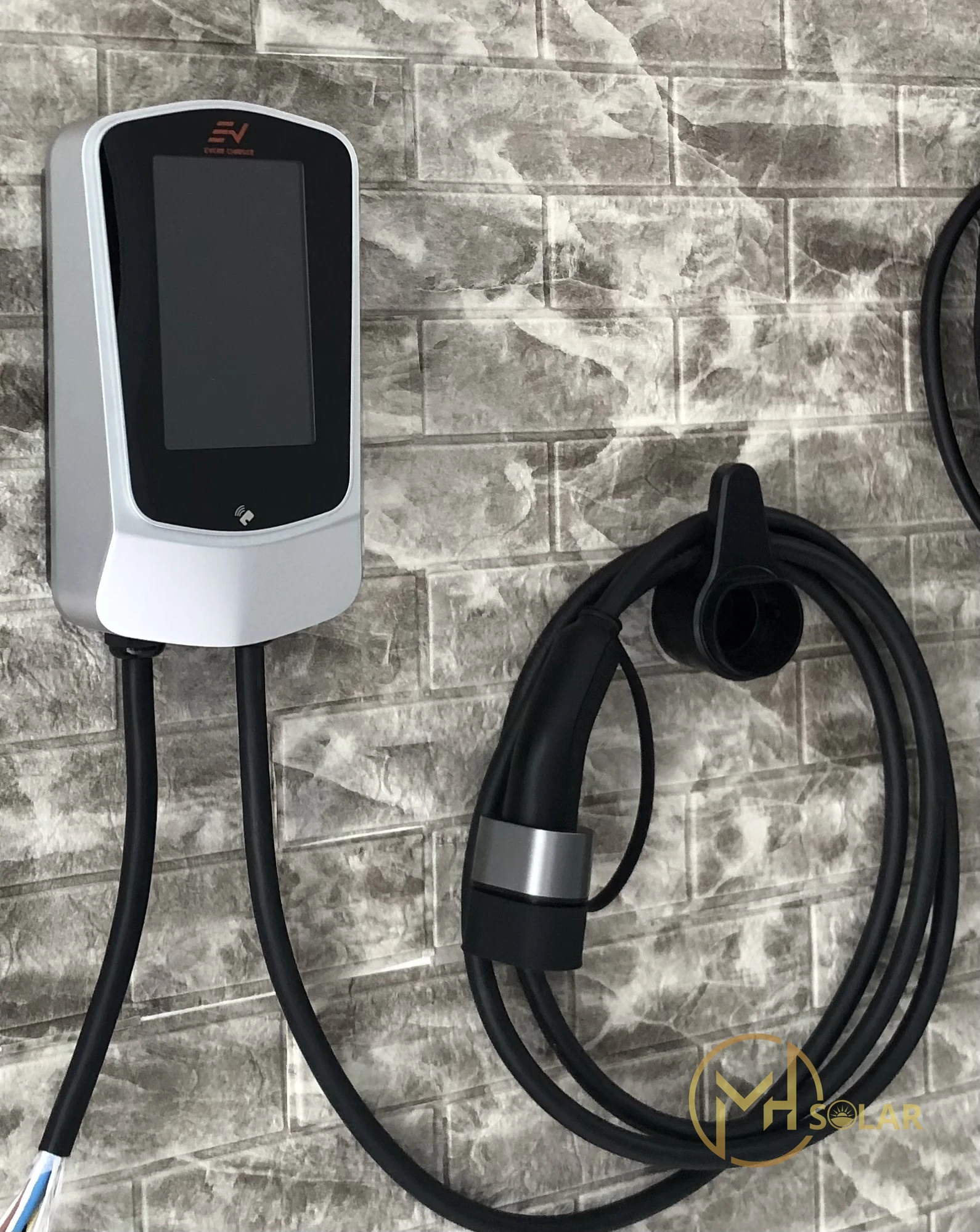

Bộ sạc Wallbox 7kW (Sạc AC 1 pha)
Sử dụng nguồn điện dân dụng 1 pha (220V – 240V), dòng điện định mức khoảng 32A. Đây là dòng sạc phổ biến nhất lắp đặt cho các hộ gia đình sử dụng điện lưới 1 pha thông thường, thời gian sạc đầy xe dao động từ 6 đến 10 tiếng tùy dung lượng pin xe.
Bộ sạc Wallbox 11kW (Sạc AC 3 pha)
Yêu cầu bắt buộc phải có nguồn hạ tầng điện lưới 3 pha ổn định (380V – 400V). Dòng sạc này mang lại tốc độ nạp năng lượng nhanh hơn đáng kể, phù hợp cho các dòng xe điện cỡ lớn hoặc các biệt thự, cơ sở kinh doanh đã sẵn sàng hệ thống điện 3 pha.
3. Sơ đồ nguyên lý và các thiết bị phần cứng cần thiết để kết nối
Để trạm sạc Wallbox có thể “giao tiếp” và đồng bộ hóa thông minh với hệ thống điện mặt trời, hệ thống phần cứng cần được bổ sung các thiết bị phụ trợ:
Cảm biến dòng điện thông minh (CT Meter)
Thiết bị đo đạc dòng điện thời gian thực lắp tại nguồn tổng của gia đình, truyền tín hiệu về Inverter và Wallbox để nhận biết khi nào có dư thừa điện mặt trời nhằm kích hoạt lệnh sạc.
Tủ điện bảo vệ chuyên dụng tích hợp RCBO chống giật
Bắt buộc phải bố trí một tủ điện riêng gồm aptomat tổng và thiết bị chống dòng rò loại B (Type B RCBO) chuyên dụng cho xe điện để bảo vệ an toàn tính mạng trước các sự cố rò rỉ điện áp cao.
4. Hướng dẫn các bước kết nối và cấu hình trạm sạc Wallbox với hệ thống mặt trời
Quy trình thi công đấu nối kỹ thuật đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện:
Bước 1 – Khảo sát hạ tầng và công suất: Kiểm tra khả năng chịu tải của tủ điện tổng, tiết diện dây dẫn cáp nguồn kéo ra vị trí lắp Wallbox (thường dùng cáp đồng từ 3x6mm² trở lên cho sạc 7kW).
Bước 2 – Lắp đặt cơ khí và đi dây an toàn: Cố định thân trạm sạc Wallbox lên tường vị trí gara hoặc sân phơi, đấu nối nguồn điện thông qua tủ bảo vệ riêng biệt.
Bước 3 – Đấu nối cảm biến bám tải (CT Meter): Lắp đặt vòng đo dòng điện CT tại điểm nguồn tổng để hệ thống ghi nhận chính xác lượng điện lưới và điện mặt trời.
Bước 4 – Cấu hình phần mềm thông minh: Truy cập ứng dụng quản lý của hãng sản xuất Wallbox hoặc Inverter để kích hoạt chế độ “Solar Only” (Chỉ dùng điện mặt trời) hoặc “Eco Mode” (Ưu tiên năng lượng xanh).
5. Bảng tổng hợp thông số đối chiếu trạm sạc Wallbox 7kW và 11kW
Bảng so sánh nhanh giúp bạn dễ dàng lựa chọn thiết bị phù hợp với hạ tầng nhà mình:
| Tiêu chí kỹ thuật | Bộ sạc Wallbox 7kW | Bộ sạc Wallbox 11kW |
|---|---|---|
| Yêu cầu nguồn điện | Điện lưới 1 Pha (220V) | Điện lưới 3 Pha (380V) |
| Cường độ dòng điện | Tối đa 32A | Tối đa 16A mỗi pha |
| Hệ thống điện mặt trời tối thiểu | Khuyến nghị từ 5 kWp trở lên | Khuyến nghị từ 10 kWp trở lên (3 pha) |
| Thời gian sạc trung bình | Khoảng 6 – 10 tiếng | Khoảng 3 – 5 tiếng |
6. Câu hỏi thường gặp về kết nối sạc Wallbox với điện mặt trời (FAQ)
Trạm sạc Wallbox có tự động chuyển sang dùng điện lưới khi trời tối không?
Có, thông qua các chế độ cài đặt thông minh trên ứng dụng, khi không còn ánh nắng mặt trời hoặc khi pin lưu trữ đã cạn, hệ thống sẽ linh hoạt kết hợp bù điện lưới để quá trình sạc xe không bị gián đoạn.
Việc kết nối sạc xe điện vào hệ thống điện mặt trời có phức tạp không?
Quá trình này đòi hỏi kiến thức chuyên môn sâu về cân bằng pha, cài đặt giao thức truyền thông giữa Inverter và Wallbox. Do đó, bạn nên sử dụng dịch vụ thi công trọn gói từ các kỹ sư kỹ thuật chuyên nghiệp để đảm bảo an toàn tuyệt đối.
