Sản phẩm tủ điện đóng sẵn cho hệ thống năng lượng mặt trời hybrid từ 3kW đến 8kW hiện đang được phân phối chính hãng tại hệ thống của MH Solar – Điện Mặt Trời Thanh Hóa. Trong các hệ thống điện mặt trời có lưu trữ (Hybrid), việc đồng bộ hóa tủ điện phân phối, thiết bị chống sét và bộ chuyển mạch tự động ATS đòi hỏi sự am hiểu chuyên sâu về kỹ thuật điện. Việc tự đấu nối thủ công thường tốn rất nhiều thời gian và tiềm ẩn rủi ro sai sót.
Giải pháp tủ điện hybrid đóng sẵn cho hệ thống từ 3kW đến 8kW ra đời nhằm giải quyết triệt để vấn đề này. Tủ được thiết kế chuyên biệt, đấu nối nội bộ hoàn thiện sẵn sàng sử dụng cho hệ thống 2 chuỗi PV tấm pin, tích hợp đầy đủ các thiết bị đóng cắt cao cấp từ các thương hiệu uy tín, giúp anh em thợ thi công và người tự lắp đặt tiết kiệm tối đa thời gian.
1. Tại sao tủ điện đóng sẵn là “trợ thủ” đắc lực cho thợ thi công và người tự lắp?
Việc tự mua rời từng linh kiện về tự bấm cosse và đấu nối thủ công thường gặp nhiều khó khăn nếu chưa có nhiều kinh nghiệm thực chiến. Sử dụng tủ điện đóng sẵn mang lại những ưu thế tuyệt đối:
Tiết kiệm tối đa thời gian thi công: Toàn bộ dây dẫn nội bộ đã được đi dây gọn gàng, bấm cosse cách điện an toàn, thợ chỉ cần đưa tủ lên công trình và đấu nối các đường cáp chính vào – ra.
Đảm bảo tính đồng bộ và an toàn điện: Bố trí linh kiện khoa học bên trong tủ 24 way rộng rãi, phân biệt màu sắc dây dẫn rõ ràng, ngăn chặn tuyệt đối hiện tượng chập cháy do tiếp xúc kém.
Tích hợp sẵn sơ đồ hướng dẫn: Có sơ đồ hướng dẫn chi tiết ngay trên nắp tủ cho từng đầu vào và đầu ra, bất kỳ ai cũng có thể dễ dàng thao tác đấu nối chính xác.

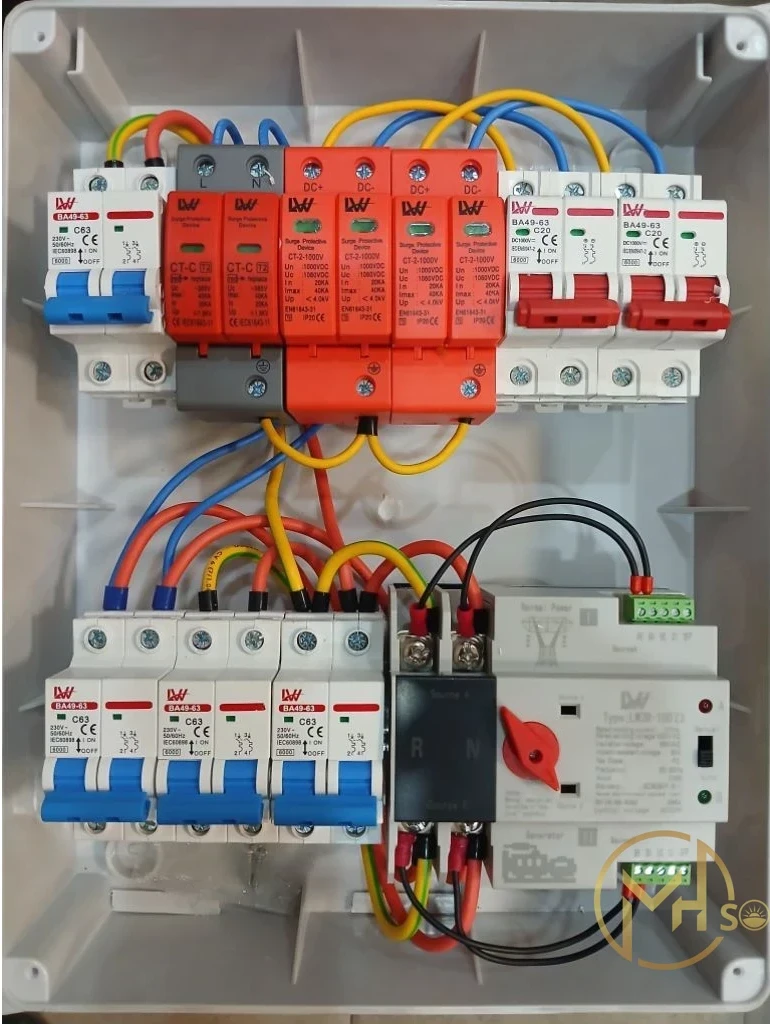

2. Chi tiết cấu hình phần cứng bên trong Tủ Điện Đóng Sẵn Cho Hệ Thống Năng Lượng Mặt Trời Hybrid 3kW – 8kW
Mỗi chiếc tủ điện đóng sẵn đều được trang bị hệ thống linh kiện phần cứng chọn lọc, chịu tải tốt và hoạt động bền bỉ:
Bộ chuyển nguồn tự động ATS 100A 2P hãng LW
Đóng vai trò là cầu nối tự động chuyển đổi nguồn giữa điện lưới và điện dự phòng từ Inverter, đảm bảo tải trong nhà không bao giờ bị mất nguồn. ATS chuyên dụng có tích hợp đèn báo nguồn chính và nguồn dự phòng, hỗ trợ chuyển mạch tự động hoặc thủ công bằng tay.
Hệ thống Aptomat AC và DC cao cấp
Gồm 4 MCB AC dòng 63A riêng biệt dành cho nguồn tải, nguồn từ điện lưới (Grid) kiêm chức năng cấp nguồn vào (AC-in) cho inverter và nguồn dự phòng từ cổng inverter (AC-out). Kết hợp cùng 2 MCB DC (20A/32A) chuyên dụng đóng cắt dòng điện một chiều từ các tấm pin.
Thiết bị chống sét lan truyền AC và DC
Trang bị 1 chống sét AC 385VAC 20kA cho nguồn tải và tùy chọn 2 chống sét DC 1000VDC bảo vệ an toàn tối đa cho Inverter trước các hiện tượng xung sét lan truyền do thời tiết.
Dây dẫn chịu tải Cadivi 6.0 mm² và vỏ tủ IP65 chống nước
Sử dụng dây điện mang tải Cadivi chính hãng tiết diện 6.0 mm² chịu tải tương đương 12kW. Toàn bộ đựng trong vỏ tủ điện 24 way chuẩn chống nước IP65, có thể lắp đặt an toàn ngoài trời.
3. Bảng thông số kỹ thuật chi tiết của Tủ Điện Đóng Sẵn Cho Hệ Thống Năng Lượng Mặt Trời Hybrid 3kW – 8kW
Bảng tổng hợp cấu hình chi tiết các thiết bị bên trong tủ điện đóng sẵn:
| Hạng mục thiết bị | Chủng loại & Thông số kỹ thuật | Chức năng chính trong hệ thống |
|---|---|---|
| Bộ chuyển nguồn ATS | ATS 100A, 2P hãng LW (Có đèn báo, chuyển mạch tự động/thủ công) | Chuyển đổi nguồn điện linh hoạt giữa lưới và dự phòng |
| Aptomat AC (MCB AC) | 4 MCB AC 63A riêng biệt (Grid, AC-in, AC-out, Load) | Đóng cắt và bảo vệ các nhánh đường điện xoay chiều |
| Aptomat DC (MCB DC) | 2 MCB DC 20/32A chịu áp cao | Đóng cắt dòng điện một chiều từ 2 chuỗi PV tấm pin |
| Chống sét AC & DC | Chống sét AC 385VAC 20kA & Chống sét DC 1000VDC (Tùy chọn) | Triệt tiêu xung sét lan truyền bảo vệ toàn bộ thiết bị |
| Dây dẫn nội bộ | Cáp điện Cadivi tiết diện 6.0 mm² (Chịu tải 12kW) | Truyền tải điện năng bên trong tủ an toàn tuyệt đối |
| Vỏ tủ điện | Tủ điện 24 way chống nước chuẩn IP65 | Bảo vệ thiết bị phần cứng, hỗ trợ lắp đặt ngoài trời |
Lưu ý: các bộ phận có thể thay đổi tùy theo phiên bản hoặc nhu cầu cụ thể.

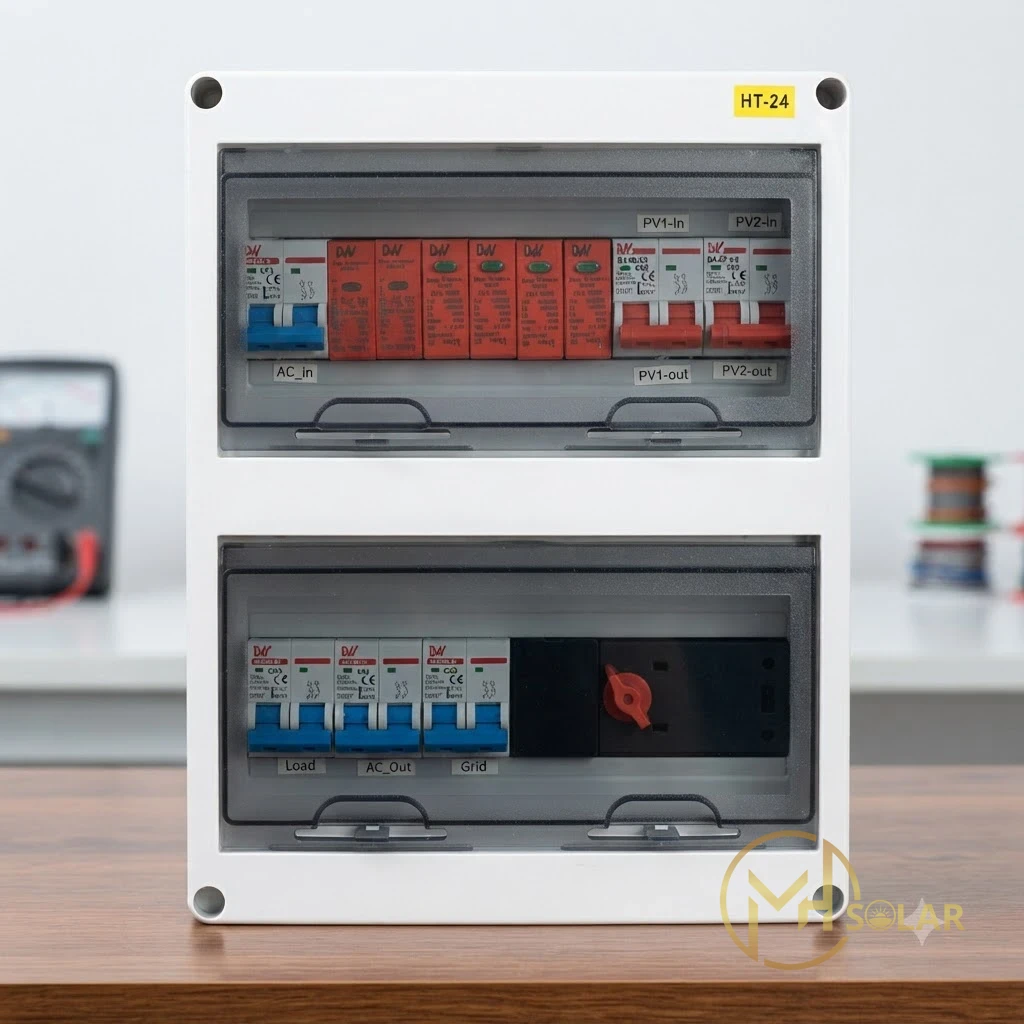

4. Hướng dẫn chi tiết sơ đồ đấu nối dây vào – ra cho tủ điện hybrid
Để đưa tủ điện vào vận hành, anh em thợ hoặc người tự lắp chỉ cần đấu nối các đường cáp từ bên ngoài vào các cọc đấu theo sơ đồ hướng dẫn trên nắp tủ:
EVN: Đấu vào nguồn điện lưới tổng cấp từ Điện lực địa phương.
AC-in: Đấu vào cổng điện hòa lưới của biến tần hybrid.
AC-out: Đấu vào cổng điện dự phòng của inverter (khi mất điện lưới, inverter sẽ cấp điện nhà qua ngõ này).
Load: Đấu vào đường tải tổng cung cấp điện cho toàn bộ các thiết bị trong nhà.
5. Những lưu ý quan trọng khi vận hành hệ thống ATS chuyển mạch tự động
Để đảm bảo tuổi thọ thiết bị và độ ổn định khi sử dụng tủ điện đóng sẵn, cần ghi nhớ một số quy chuẩn kỹ thuật:
Ngưỡng điện áp lưới EVN: Hệ thống ATS hoạt động bền bỉ trong điều kiện điện áp lưới EVN ổn định nằm trong ngưỡng từ 220V đến 230V.
Tùy chỉnh công tắc gạt: Có thể tùy chỉnh công tắc gạt chế độ Hybrid và chế độ chạy cổng load inverter linh hoạt giữa chế độ Auto và Manual tùy theo nhu cầu thực tế.
💡 Lời khuyên chuyên gia: Sử dụng tủ điện đóng sẵn giúp tiết kiệm hàng giờ đấu nối thủ công trên công trình, đồng thời loại bỏ hoàn toàn các lỗi tiếp xúc gây chập cháy nhờ các đầu cosse được bấm máy thủy lực cực kỳ chắc chắn.
6. Câu hỏi thường gặp về Tủ Điện Đóng Sẵn Cho Hệ Thống Năng Lượng Mặt Trời (FAQ)
Tủ điện này có dùng được cho các dòng Inverter Hybrid 1 pha công suất từ 3kW đến 8kW không?
Có, sản phẩm được thiết kế tối ưu chuyên dụng cho toàn bộ các dòng Inverter Hybrid 1 pha có công suất từ 3kW, 5kW đến 8kW hỗ trợ 2 đường MPPT phổ biến trên thị trường hiện nay.
Tủ điện đạt chuẩn IP65 có thể lắp đặt phơi mưa phơi nắng ngoài trời không?
Có, vỏ tủ 24 way đạt chuẩn kháng nước chống bụi IP65 cao cấp, thiết kế chuyên dụng cho phép lắp đặt an toàn ở khu vực ngoài trời hoặc nơi ẩm ướt.
